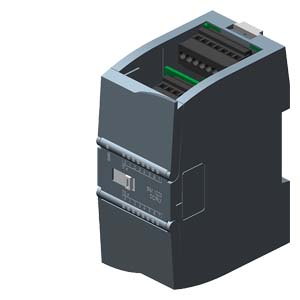

    6ES7223-1PH32-0XB0 – Module S7-1200, Digital I/O SM 1223 8DI/8DO

    Mã hàng: 6ES7223-1PH32-0XB0
    5.0/5 (1 Reviews)

    SIMATIC S7-1200, Digital I/O SM 1223, 8 DI/8 DO, 8 DI 24 V DC, Sink/Source, 8 DO, relay 2 A.

    Trạng thái sản phẩm

    Còn Hàng

    Giá: Liên Hệ

    0865.301.239 - 0982.600.794

    6ES7223-1PH32-0XB0 - Module S7-1200 Digital I/O SM 1223, 8 DI/8 DO là đầu vào và đầu ra kỹ thuật số bổ sung cho I/O tích hợp của CPU, có thể thích ứng linh hoạt với bộ điều khiển PLC để thực hiện tốt các nhiệm vụ liên quan. Đồng thời, sản phẩm có thể mở rộng hệ thống tiếp theo với các đầu vào và đầu ra bổ sung.

    ➤ Bảng tóm tắt dữ liệu kỹ thuật cho bảng tín hiệu Digital I/O SM 1223, 8 DI/8 DO có mã 6ES7223-1PH32-0XB0:

    Mã sản phẩm:6ES7223-1PH32-0XB0
    Số đầu vào:8
    Số đầu ra:8
    Trọng lượng:230 gam
    ⭐ Kích thước: 45 x 100 x 75 mm

    Thiết kế của Module S7-1200 Digital I/O SM 1223, 8 DI/8 DO Sink/Source

    Các mô-đun đầu vào / đầu ra kỹ thuật số cho phép kết nối bộ điều khiển với tín hiệu số của quá trình và xuất tín hiệu kỹ thuật số từ bộ điều khiển sang quy trình. Điều này cung cấp cho người dùng những lợi thế sau:

    • Tối ưu khả năng thích ứng: Với các mô-đun tín hiệu có thể được kết hợp theo ý muốn, người dùng có thể điều chỉnh chính xác bộ điều khiển của mình cho phù hợp với nhiệm vụ liên quan. Điều này tránh các khoản đầu tư không cần thiết. Có sẵn các mô-đun với 8, 16 và 32 kênh đầu vào / đầu ra.
    • Tính linh hoạt: Nếu sau đó nhiệm vụ được mở rộng, có thể nâng cấp được bộ điều khiển. Khi đó, việc cập nhật chương trình người dùng cực kỳ đơn giản.

    Chức năng:

    Các mô-đun tín hiệu đầu vào / đầu ra kỹ thuật số SM 1223 chuyển đổi: Mức tín hiệu kỹ thuật số bên ngoài từ quy trình thành mức tín hiệu bên trong của bộ điều khiển S7-1200 và mức tín hiệu bên trong của Bộ điều khiển SIMATIC S7-1200 thành mức tín hiệu bên ngoài cần thiết cho quy trình.

    Các sản phẩm cùng loại SM 1223 digital input/output modules:

    Digital input / outputMã sản phẩm
    Digital I/O SM 1223, 8 DI / 8 DO6ES7223-1BH32-0XB0
    Digital I/O SM 1223, 16 DI / 16 DO6ES7223-1BL32-0XB0
    Digital I/O SM 1223, 16 DI / 16 DO Sink6ES7223-1BL32-1XB0
    Digital I/O SM 1223, 8 DI / 8 DO6ES7223-1PH32-0XB0
    Digital I/O SM 1223, 16 DI / 16 DO6ES7223-1PL32-0XB0
    Digital I/O SM 1223, 8 DI AC/ 8 DO Rly6ES7223-1QH32-0XB0

    Thông số kỹ thuật của 6ES7223-1PH32-0XB0 – Module S7-1200 Digital I/O SM 1223, 8 DI/8 DO

    Sau đây là các thông số kỹ thuật cơ bản của sản phẩm Module S7-1200 Digital I/O SM 1223, 8 DI/8 DO với mã hàng là 6ES7223-1PH32-0XB0.

    ★ Chỉ định loại sản phẩm: SM 1223 digital input/output

    ★ Hãng sản xuất: Siemens

    ★ Xuất xứ: Trung Quốc (China)

    ★ Trọng lượng: 230 gam

    ★ Mô tả sản phẩm: SIMATIC S7-1200, có đầu vào / đầu ra kỹ thuật số SM 1223, với 8 đầu vào (8 DI), 8 đầu ra (8 DO).

    ➤ Bảng vẽ thiết kế Module S7-1200 Digital I/O SM 1223, 8 DI/8 DO - 6ES7223-1PH32-0XB0 từ nhà sản xuất Siemens:

    Bảng vẽ thiết kế Module S7-1200 Digital I/O SM 1223, 8 DI/8 DO - 6ES7223-1BH32-0XB0 từ nhà sản xuất Siemens

    Bảng dữ liệu kỹ thuật 6ES7223-1PH32-0XB0 từ Siemens

    Bảng tín hiệu Digital I/O SM 1223, 8 DI/8 DO có sẵn dữ liệu cho các ngôn ngữ như: Đức, Anh, Pháp, Ý, Tây Ban Nha, Nhật, Trung và Nga.

    Thông tin chung
    Ký hiệu loại sản phẩmSM 1223, DI 8x24 V DC, DQ 8x relay
    Cung cấp hiệu điện thế
    Giá trị định mức (DC)24 V
    Phạm vi cho phép, giới hạn dưới (DC)20,4 V
    Phạm vi cho phép, giới hạn trên (DC)28,8 V
    Đầu vào hiện tại
    Từ bus bảng nối đa năng 5 V DC, typ.145mA/input 11 mA/relay
    Nguồn điện
    Nguồn điện5,5 W
    Đầu vào kỹ thuật số
    Số lượng kênh8
    ✦ Theo nhóm2
    Đầu ra kỹ thuật số
    Số lượng kênh8
    ✦ Theo nhóm2
    Cơ học / vật liệu
    Vật liệu bao phủ (mặt trước)

    ✦ Nhựa

    Đúng
    Kích thước
    Chiều rộng45mm
    Chiều cao100mm
    Độ dày75mm
    Trọng lượng
    Trọng lượng xấp xỉ230g
    Update lần cuối01/04/2022

    Như bạn đã biết 6ES7223-1PH32-0XB0 của Module S7-1200 Digital output thuộc dòng SM 1223 có đầu vào / đầu ra kỹ thuật số I/O (Digital I/O). Do đó, hãy cùng Batiea tìm hiểu về Digital I/O và Analog I/O nhé!

    Khái niệm về Digital I/O và Analog I/O

    Công nghệ tự động hóa hiện nay điều có sự liên quan đến cả Digital I/O và Analog I/O. Chúng thường được dùng cho vi điều khiển và máy học như: Bộ điều khiển logic khả trình (PLC) và Hệ thống điều khiển phân tán (DCS). PLC nhận và xử lý dữ liệu đầu vào và tạo đầu ra của nó tùy thuộc vào dòng chương trình.

    Cả I/O kỹ thuật số (Digital I/O) và tương tự (Analog I/O) đều là nền tảng cho ứng dụng và mạch xử lý tín hiệu. Cả hai đều có những đặc điểm, ưu điểm và nhược điểm riêng. Cả I/O tương tự và I/O kỹ thuật số chủ yếu được sử dụng trong lĩnh vực công nghiệp sản xuất, chế tạo và công nghiệp năng lượng. Đặc biệt, là được ứng dụng rất nhiều trong công nghệ robot. Bộ điều khiển PLC S7-1200 là ví dụ nổi bật cho việc sử dụng các I/O này.

    I/O là gì? Đầu vào và đầu ra

    Chúng ta không thể bắt đầu tìm hiểu về I/O kỹ thuật số và I/O tương tự nếu chúng ta chưa biết I/O là gì. Có thể một số bạn đã biết rằng I/O là viết tắt của Input/Output. Đầu vào sẽ xác định cách máy móc hoạt động theo dòng chương trình bên trong bộ điều khiển của nó. Chương trình sẽ xác định đầu ra nào sẽ được thực hiện bởi máy.

    Đầu vào là năng lượng hoặc thông tin đi vào hệ thống trong khi đầu ra là năng lượng hoặc thông tin rời khỏi hệ thống. Những thứ đầu vào và đầu ra này là phương pháp chúng ta có thể sử dụng để tương tác với máy và ngược lại. Đầu vào thường liên quan đến công tắc, chiết áp, cảm biến, máy ảnh, .v..v.. Đầu ra thường liên quan đến động cơ điện, thiết bị chiếu sáng, báo động, .v..v..

    Các ký hiệu thường gặp trong Module S7-1200 Digital I/O SM 1223

    Ý nghĩa của các ký hiệu phổ biến trong Module S7-1200 Digital I/O SM 1223 - 6ES7223-1PH32-0XB0 như sau:

    • I/O: Input / Output
    • DI: Digital Input
    • DO: Digital Output
    • AI: Analog Input
    • AO: Analog Output

    Ngoài ra, còn một số từ có ý nghĩa khác trong hướng dẫn sử dụng của Module như:

    • Sourcing input: thiết bị nhận tín hiệu cung cấp nguồn cho tín hiệu đầu vào. Thiết bị phải được kết nối với sinking output, chẳng hạn như bộ phát 2 dây, sử dụng nguồn điện từ thiết bị nhận.
    • Sinking Output: tín hiệu đầu ra của thiết bị không cung cấp nguồn. Nó phải được kết nối với sinking input bằng vòng cấp nguồn hoặc sourcing input.
    • Sinking Input: tín hiệu đầu ra của thiết bị cấp nguồn cho mạch đầu ra. Nó phải được kết nối với một thiết bị nhận không cung cấp điện và hoạt động như một tải điện trở, chẳng hạn như máy phát 2 dây.
    • Sourcing Output: thiết bị nhận tín hiệu đầu vào không cấp nguồn. Nó phải được kết nối với sinking output bằng vòng cấp nguồn hoặc sourcing input hoặc sinking output.

    Vì sao bạn nên mua Module 6ES7223-1PH32-0XB0 tại Batiea?

    Hiện nay, có nhiều đơn vị cung cấp các thiết bị PLC, màn hình HMI, thẻ nhớ CPU, ..v..v… trên thị trường Internet tại Việt Nam. Tuy nhiên, với nhu cầu sử dụng các thiết bị tự động hóa Siemens ở Việt Nam ngày càng lớn. Các sản phẩm của Siemens lại càng dễ bị làm giả, không đảm bảo chất lượng kỹ thuật. Do đó, việc lựa chọn một đơn vị uy tín, có tiếng để mua sản phẩm là điều cần thiết.

    Bạn hãy chọn mua các sản phẩm tại Bảo Tín vì:

    1). Sản phẩm mà chúng tôi cung cấp là hàng chính hãng, được nhập trực tiếp từ nhà sản xuất, không qua trung gian và hiện đang có hàng tại kho Tp. Hồ Chí Minh.

    2). Sản phẩm Siemens tại Batiea có đầy đủ các giấy tờ chứng nhận CO và CQ do cơ quan chức năng Đức cung cấp.

    3). Chúng tôi có đội ngũ kỹ thuật viên, kỹ sư tự động hóa có chuyên môn cao, được đào tạo về hệ thống máy móc, dây chuyền… Sẽ hỗ trợ khách hàng lắp đặt thiết bị, vận hành, kiểm tra mức độ tương thích của thiết bị với hệ thống trước khi bàn giao thanh toán.

    4). Chúng tôi có chính sách hỗ trợ kỹ thuật trọn đời cho khách hàng khi mua các thiết bị Siemens tại Baitea.

    5). Batiea cung cấp các giải pháp mua hàng tiện lợi cho các khách hàng trên cả nước. Quý khách hàng có thể đặt mua sản phẩm online tại website hoặc mua trực tiếp tại cửa hàng đều sẽ nhận được chính sách ưu đãi, hỗ trợ kỹ thuật nhanh chóng. Mua 6ES7223-1PH32-0XB0 tại Batiea, quý khách sẽ được hỗ trợ vận chuyển miễn phí, lắp đặt trên toàn quốc.
