    SIMATIC S7-300 được ứng dụng trên toàn thế giới và đã thành công chứng minh hiệu quả tính năng của mình hàng triệu lần. Bộ lập trình S7-300nổi bật với ưu thế tiết kiệm không gian lắp đặt và có thiết kế module.

    Một loạt các module có thể được dùng để mở rộng hệ thống một cách tập trung hoặc để tạo ra các cấu trúc phi tập trung theo nhiệm vụ đang thực hiện và tạo điều kiện cho một kho phụ tùng thay thế hiệu quả về chi phí.

    Tổng quan về Bộ lập trình S7-300

    Bộ lập trình S7-300 được thiết kế dựa trên tính chất của S7-200 nhưng có phần cải tiến hơn với nhiều tính năng mới.

    1. Hệ thống PLC mini module cho phạm vi hiệu suất thấp và trung bình
    2. Với nhiều loại module toàn diện để thích ứng tối ưu với nhiệm vụ tự động hóa
    3. Sử dụng linh hoạt thông qua việc triển khai đơn giản các cấu trúc phân tán và mạng đa năng
    4. Xử lý thân thiện với người dùng và thiết kế không phức tạp không có quạt
    5. Có thể mở rộng mà không gặp vấn đề gì khi nhiệm vụ tăng lên
    6. Mạnh mẽ nhờ một loạt các chức năng tích hợp
    7. PLC S7-300 của Siemens được lập trình qua các ngôn ngữ như: Step 7 (LAD/FBD/STL), SCL, GRAPH, HiGrap

    Dòng S7-300F cũng có nhiều điểm nổi bật:

    1. Hệ thống tự động hóa không an toàn cho các nhà máy có yêu cầu an toàn cao hơn đối với công nghệ sản xuất
    2. Dựa trên S7-300
    3. Các trạm I/O phân tán ET 200S và ET 200M bổ sung hoàn chỉnh với các mô-đun liên quan đến an toàn có thể được kết nối
    4. Giao tiếp liên quan đến an toàn qua PROFIBUS DP với cấu hình PROFIsafe
    5. Ngoài ra, các mô-đun tiêu chuẩn có thể được sử dụng cho các ứng dụng không liên quan đến an toàn

    Về tính có sẵn của các linh kiện: Các họ hệ thống SIMATIC S7-300 / ET 200M thường sẽ có sẵn cho đến năm 2023. Sau tuyên bố loại bỏ sản phẩm từ nhà sản xuất, các sản phẩm sẽ có sẵn dưới dạng phụ tùng thay thế trong 10 năm nữa.

    Một vài đặc điểm thiết kế của bộ lập trình S7-300

    Bộ lập trình S7-300 có thiết kế linh hoạt và dễ bảo trì. Một hệ thống của S7-300 bao gồm những điều sau đây:

    CPU

    Các CPU khác nhau có sẵn cho các phạm vi hiệu suất khác nhau, bao gồm CPU có đầu vào / đầu ra tích hợp và các chức năng tương ứng, cũng như CPU ​​có giao diện PROFIBUS DP, PROFINET và điểm-điểm tích hợp.

    1. Mô-đun tín hiệu (SM) cho đầu vào / đầu ra kỹ thuật số và tương tự.
    2. Bộ xử lý truyền thông (CP) cho kết nối bus và kết nối điểm-điểm.
    3. Các mô-đun chức năng (FM) để đếm tốc độ cao, định vị (vòng hở / vòng kín) và điều khiển PID.

    Ngoài ra, nhiều thành phần khác cũng có thể sử dụng theo từng yêu cầu:

    1. Tải nguồn cung cấp hiện tại (PS) để kết nối SIMATIC S7-300 với điện áp nguồn AC 120/230 V.
    2. Module giao diện (IM) để kết nối bộ điều khiển trung tâm (CC) và khối mở rộng (EU) trong cấu hình nhiều tầng.
    3. SIMATIC S7-300 có thể được vận hành với tối đa 32 mô-đun được phân phối trên CC và 3 EU. Tất cả các mô-đun có thể được vận hành trong hộp và không có quạt.
    4. Mô-đun SIPLUS cho các điều kiện môi trường mở rộng: phù hợp với phạm vi nhiệt độ -25 đến +60 ° C và độ ẩm cao hơn, ngưng tụ và sương giá. Có thể được sử dụng trực tiếp trên xe cộ hoặc bên ngoài tòa nhà trong tủ IP20 được bảo vệ khỏi ánh nắng trực tiếp và nước mưa / nước phun. Không yêu cầu tủ điều hòa không khí và vỏ IP65.
    5. Nếu người dùng yêu cầu nhiều hơn 8 khe cắm cho các mô-đun SM, FM hoặc CP cho các tác vụ tự động hóa của mình, S7-300 (ngoại trừ CPU 312 và CPU 312C) có thể được mở rộng

    >> Xem thêm: PROFIBUS và PROFINET là gì?

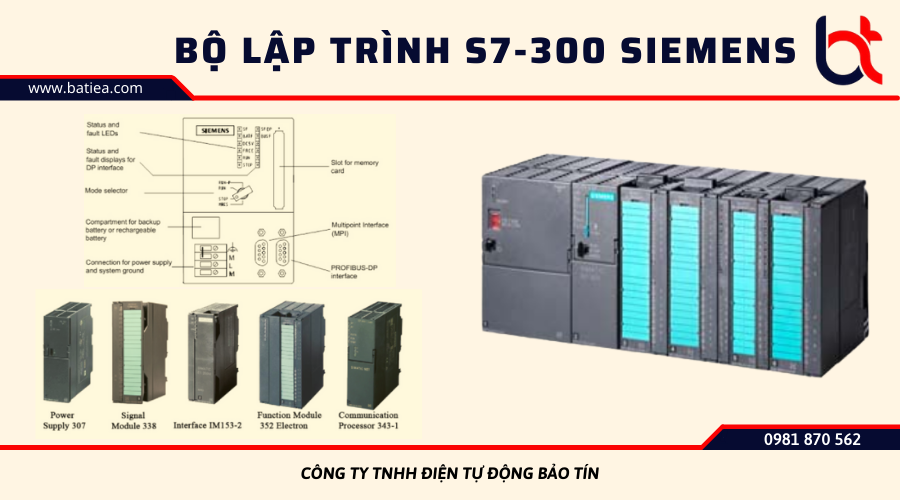

    Các module mở rộng khác

    Các module mở rộng của bộ lập trình S7-300 chia làm 5 loại như sau:

    1. Power Supply (PS): module nguồn nuôi, có 3 loại là 2A, 5A và 10A.
    2. Signal Module (SM): module tín hiệu vào ra số, tương tự.
    3. Interface Module (IM): module ghép nối, ghép nối các thành phần mở rộng lại với nhau. Một CPU có thể làm việc trực tiếp nhiều nhất 4 rack, mỗi rack tối đa 8 Module mở rộng và các rack được nối với nhau bằng Module IM.
    4. Function Module (FM): module chức năng điều khiển riêng. Ví dụ module điều khiển động cơ bước, module điều khiển PID
    5. Communication Processor (CP): Module phục vụ truyền thông trong mạng giữa các bộ PLC với nhau hoặc giữa PLC với máy tính.

    Communication

    SIMATIC S7-300 được kết nối với hệ thống PROFIBUS DP thông qua mô-đun truyền thông hoặc qua CPU có giao diện PROFIBUS DP tích hợp. Các CPU có giao diện chính / phụ PROFIBUS DP cho phép cấu hình tự động hóa phân tán với tốc độ cao và xử lý đơn giản.

    Bộ lập trình S7-300 có các giao diện truyền thông khác nhau:

    1. Bộ xử lý truyền thông để kết nối với hệ thống bus AS-Interface, PROFIBUS và PROFINET/Industrial Ethernet.
    2. Các mô-đun giao tiếp cho các kết nối điểm-điểm.
    3. Giao diện đa điểm (MPI), tích hợp vào CPU; giải pháp chi phí thấp để kết nối đồng thời PGs / PC, hệ thống HMI và các hệ thống tự động SIMATIC S7 / C7 khác.

    SIMATIC S7-300-CPU hỗ trợ các kiểu giao tiếp sau:

    1. Process communication: Để định địa chỉ theo chu kỳ của các mô-đun I / O (trao đổi hình ảnh quá trình) thông qua một bus (Giao diện AS, PROFIBUS DP hoặc PROFINET). Giao tiếp quy trình được gọi lên từ các mức thực thi tuần hoàn.
    2. Data communication: Để trao đổi dữ liệu giữa các hệ thống tự động hóa hoặc giữa các trạm HMI và một số hệ thống tự động hóa. Truyền dữ liệu diễn ra theo chu kỳ hoặc nó được gọi từ chương trình người dùng thông qua các khối trên cơ sở hướng sự kiện.

    Giao diện điều hành STEP 7 thân thiện với người dùng giúp đơn giản hóa đáng kể việc cấu hình có sẵn cho người dùng để định cấu hình các chức năng giao tiếp.

    Ứng dụng của Bộ lập trình S7-300

    Các lĩnh vực ứng dụng của SIMATIC S7-300 bao gồm:

    1. Máy móc đặc biệt
    2. Máy dệt
    3. Máy đóng gói
    4. Sản xuất thiết bị cơ khí nói chung
    5. Tòa nhà điều khiển
    6. Sản xuất máy công cụ
    7. Hệ thống cài đặt
    8. Ngành điện / điện tử và các ngành nghề lành nghề

    Bộ lập trình S7-300 phù hợp tối đa cho ngành công nghiệp nhờ khả năng tương thích điện từ cao và khả năng chống sốc và rung động cao. Hệ thống tự động hóa an toàn khi có sự cố SIMATIC S7-300F được sử dụng trong các nhà máy có yêu cầu an toàn cao hơn. Nó kiểm soát các quá trình mà việc tắt máy ngay lập tức không gây nguy hiểm cho nhân viên hoặc môi trường.
