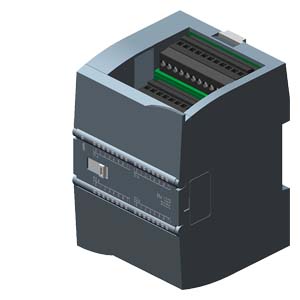

6ES7223-1BL32-0XB0 - Module S7-1200 Digital I/O SM 1223, 16 DI/16 DO là đầu vào và đầu ra kỹ thuật số bổ sung cho I/O tích hợp của CPU, có thể thích ứng linh hoạt với bộ điều khiển PLC để thực hiện tốt các nhiệm vụ liên quan. Đồng thời, sản phẩm có thể mở rộng hệ thống tiếp theo với các đầu vào và đầu ra bổ sung.
➤ Bảng tóm tắt dữ liệu kỹ thuật cho bảng tín hiệu Digital I/O SM 1223, 16 DI/16 DO có mã 6ES7223-1BL32-0XB0:
| ⭐ Mã sản phẩm: | 6ES7223-1BL32-0XB0 |
| ⭐ Số đầu vào: | 16 |
| ⭐ Số đầu ra: | 16 |
| ⭐ Trọng lượng: | 310 gam |
| ⭐ Kích thước: | 70 x 100 x 75 mm |
Thiết kế của Module S7-1200 Digital I/O SM 1223, 16 DI/16 DO
Các mô-đun đầu vào / đầu ra kỹ thuật số cho phép kết nối bộ điều khiển với tín hiệu số của quá trình và xuất tín hiệu kỹ thuật số từ bộ điều khiển sang quy trình. Điều này cung cấp cho người dùng những lợi thế sau:
- Tối ưu khả năng thích ứng: Với các mô-đun tín hiệu có thể được kết hợp theo ý muốn, người dùng có thể điều chỉnh chính xác bộ điều khiển của mình cho phù hợp với nhiệm vụ liên quan. Điều này tránh các khoản đầu tư không cần thiết. Có sẵn các mô-đun với 8, 16 và 32 kênh đầu vào / đầu ra.
- Tính linh hoạt: Nếu sau đó nhiệm vụ được mở rộng, có thể nâng cấp được bộ điều khiển. Khi đó, việc cập nhật chương trình người dùng cực kỳ đơn giản.
Chức năng:
Các mô-đun tín hiệu đầu vào / đầu ra kỹ thuật số SM 1223 chuyển đổi: Mức tín hiệu kỹ thuật số bên ngoài từ quy trình thành mức tín hiệu bên trong của bộ điều khiển S7-1200 và mức tín hiệu bên trong của Bộ điều khiển SIMATIC S7-1200 thành mức tín hiệu bên ngoài cần thiết cho quy trình.
Các sản phẩm cùng loại SM 1223 digital input/output modules:
| Digital input / output | Mã sản phẩm |
| Digital I/O SM 1223, 8 DI / 8 DO | 6ES7223-1BH32-0XB0 |
| Digital I/O SM 1223, 16 DI / 16 DO | 6ES7223-1BL32-0XB0 |
| Digital I/O SM 1223, 16 DI / 16 DO Sink | 6ES7223-1BL32-1XB0 |
| Digital I/O SM 1223, 8 DI / 8 DO | 6ES7223-1PH32-0XB0 |
| Digital I/O SM 1223, 16 DI / 16 DO | 6ES7223-1PL32-0XB0 |
| Digital I/O SM 1223, 8 DI AC/ 8 DO Rly | 6ES7223-1QH32-0XB0 |
➤ Bảng thiết kế SM 1223 digital input/output modules:
Thông số kỹ thuật của 6ES7223-1BL32-0XB0 – Module S7-1200 Digital I/O SM 1223, 16 DI/16 DO
Sau đây là các thông số kỹ thuật cơ bản của sản phẩm Module S7-1200 Digital I/O SM 1223, 16 DI/16 DO với mã hàng là 6ES7223-1BL32-0XB0.
★ Chỉ định loại sản phẩm: SM 1223 digital input/output
★ Hãng sản xuất: Siemens
★ Xuất xứ: Trung Quốc (China)
★ Trọng lượng: 310 gam
★ Mô tả sản phẩm: SIMATIC S7-1200, có đầu vào / đầu ra kỹ thuật số SM 1223, với 16 đầu vào (16 DI), 16 đầu ra (16 DO).
➤ Bảng vẽ thiết kế Module S7-1200 Digital I/O SM 1223, 16 DI/16 DO - 6ES7223-1BL32-0XB0 từ nhà sản xuất Siemens:
Bảng dữ liệu kỹ thuật 6ES7223-1BL32-0XB0 từ Siemens
Bảng tín hiệu Digital I/O SM 1223, 16 DI/16 DO có sẵn dữ liệu cho các ngôn ngữ như: Đức, Anh, Pháp, Ý, Tây Ban Nha, Nhật, Trung và Nga.
| Thông tin chung | |
| Ký hiệu loại sản phẩm | SM 1223, DI 16x24 V DC, DQ 16x24 V DC |
| Cung cấp hiệu điện thế | |
| Giá trị định mức (DC) | 24 V |
| Phạm vi cho phép, giới hạn dưới (DC) | 20,4 V |
| Phạm vi cho phép, giới hạn trên (DC) | 28,8 V |
| Đầu vào hiện tại | |
| Từ bus bảng nối đa năng 5 V DC, typ. | 185mA |
| Nguồn điện | |
| Nguồn điện | 4,5 W |
| Đầu vào kỹ thuật số | |
| Số lượng kênh | 16 |
| ✦ Theo nhóm | 2 |
| Đầu ra kỹ thuật số | |
| Số lượng kênh | 16 |
| ✦ Theo nhóm | 1 |
| Cơ học / vật liệu | |
| Vật liệu bao phủ (mặt trước) ✦ Nhựa | Đúng |
| Kích thước | |
| Chiều rộng | 70mm |
| Chiều cao | 100mm |
| Độ dày | 75mm |
| Trọng lượng | |
| Trọng lượng xấp xỉ | 310g |
| Update lần cuối | 01/04/2022 |
Như bạn đã biết 6ES7223-1BL32-0XB0 của Module S7-1200 Digital output thuộc dòng SM 1223 có đầu vào / đầu ra kỹ thuật số I/O (Digital I/O). Do đó, hãy cùng Batiea tìm hiểu về Digital I/O và Analog I/O nhé!
Khái niệm về Digital I/O và Analog I/O
Công nghệ tự động hóa hiện nay điều có sự liên quan đến cả Digital I/O và Analog I/O. Chúng thường được dùng cho vi điều khiển và máy học như: Bộ điều khiển logic khả trình (PLC) và Hệ thống điều khiển phân tán (DCS). PLC nhận và xử lý dữ liệu đầu vào và tạo đầu ra của nó tùy thuộc vào dòng chương trình.
Cả I/O kỹ thuật số (Digital I/O) và tương tự (Analog I/O) đều là nền tảng cho ứng dụng và mạch xử lý tín hiệu. Cả hai đều có những đặc điểm, ưu điểm và nhược điểm riêng. Cả I/O tương tự và I/O kỹ thuật số chủ yếu được sử dụng trong lĩnh vực công nghiệp sản xuất, chế tạo và công nghiệp năng lượng. Đặc biệt, là được ứng dụng rất nhiều trong công nghệ robot. Bộ điều khiển PLC S7-1200 là ví dụ nổi bật cho việc sử dụng các I/O này.
I/O là gì? Đầu vào và đầu ra
Chúng ta không thể bắt đầu tìm hiểu về I/O kỹ thuật số và I/O tương tự nếu chúng ta chưa biết I/O là gì. Có thể một số bạn đã biết rằng I/O là viết tắt của Input/Output. Đầu vào sẽ xác định cách máy móc hoạt động theo dòng chương trình bên trong bộ điều khiển của nó. Chương trình sẽ xác định đầu ra nào sẽ được thực hiện bởi máy.
Đầu vào là năng lượng hoặc thông tin đi vào hệ thống trong khi đầu ra là năng lượng hoặc thông tin rời khỏi hệ thống. Những thứ đầu vào và đầu ra này là phương pháp chúng ta có thể sử dụng để tương tác với máy và ngược lại. Đầu vào thường liên quan đến công tắc, chiết áp, cảm biến, máy ảnh, .v..v.. Đầu ra thường liên quan đến động cơ điện, thiết bị chiếu sáng, báo động, .v..v..
Các ký hiệu thường gặp trong Module S7-1200 Digital I/O SM 1223
Ý nghĩa của các ký hiệu phổ biến trong Module S7-1200 Digital I/O SM 1223 - 6ES7223-1BL32-0XB0 như sau:
- I/O: Input / Output
- DI: Digital Input
- DO: Digital Output
- AI: Analog Input
- AO: Analog Output
Ngoài ra, còn một số từ có ý nghĩa khác trong hướng dẫn sử dụng của Module như:
- Sourcing input: thiết bị nhận tín hiệu cung cấp nguồn cho tín hiệu đầu vào. Thiết bị phải được kết nối với sinking output, chẳng hạn như bộ phát 2 dây, sử dụng nguồn điện từ thiết bị nhận.
- Sinking Output: tín hiệu đầu ra của thiết bị không cung cấp nguồn. Nó phải được kết nối với sinking input bằng vòng cấp nguồn hoặc sourcing input.
- Sinking Input: tín hiệu đầu ra của thiết bị cấp nguồn cho mạch đầu ra. Nó phải được kết nối với một thiết bị nhận không cung cấp điện và hoạt động như một tải điện trở, chẳng hạn như máy phát 2 dây.
- Sourcing Output: thiết bị nhận tín hiệu đầu vào không cấp nguồn. Nó phải được kết nối với sinking output bằng vòng cấp nguồn hoặc sourcing input hoặc sinking output.
