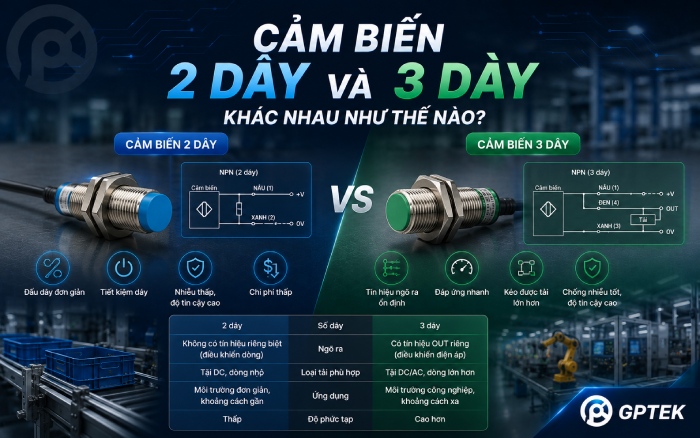

Cảm biến 2 dây và 3 dây khác nhau như thế nào? Cách đấu dây và lựa chọn

Trong hệ thống tự động hóa, cảm biến 2 dây và cảm biến 3 dây đều được sử dụng để phát hiện vật thể và truyền tín hiệu về thiết bị điều khiển. Tuy nhiên, cách cấp nguồn, truyền tín hiệu và đấu nối của hai loại cảm biến này có nhiều điểm khác nhau. Hiểu rõ sự khác biệt sẽ giúp kỹ sư lựa chọn đúng thiết bị và hạn chế lỗi khi kết nối với PLC.

Mục lục

1. Cảm biến 2 dây là gì?
2. Cảm biến 3 dây là gì?
3. Nguyên lý hoạt động của cảm biến 2 dây và 3 dây
4. Cảm biến 2 dây và 3 dây khác nhau như thế nào?
5. Cách đấu dây cảm biến 2 dây và 3 dây
6. Cảm biến 3 dây NPN và PNP khác nhau như thế nào?
7. Nên chọn cảm biến 2 dây hay 3 dây?
8. Sản phẩm cảm biến liên quan
9. Hỏi đáp nhanh
10. Kết luận
11. Liên hệ tư vấn

1. Cảm biến 2 dây là gì?

Cảm biến 2 dây là loại cảm biến sử dụng hai dây để vừa cấp nguồn vừa tạo đường truyền tín hiệu đến tải hoặc thiết bị điều khiển. Do nguồn và tín hiệu dùng chung hai dây nên cấu hình này giúp giảm số lượng dây dẫn và đơn giản hóa hệ thống.

Cảm biến 2 dây có thể xuất hiện trong nhiều loại thiết bị khác nhau. Vì vậy, không nên chỉ dựa vào số lượng dây để xác định loại ngõ ra hoặc cách đấu nối. Cần kiểm tra đúng sơ đồ wiring và datasheet của từng model.

Một đặc điểm cần lưu ý khi sử dụng cảm biến 2 dây điện tử là có thể tồn tại dòng rò ở trạng thái OFF. Nếu thiết bị nhận tín hiệu có dòng đầu vào rất nhỏ, dòng rò này có thể ảnh hưởng đến việc xác định trạng thái ON/OFF.

Đặc điểm của cảm biến 2 dây

Sử dụng 2 dây kết nối.
Đường cấp nguồn và tín hiệu dùng chung.
Thiết kế gọn và giảm số lượng dây dẫn.
Cần kiểm tra dòng rò và điện áp dư khi lựa chọn.
Cách đấu nối phụ thuộc vào từng loại cảm biến.

2. Cảm biến 3 dây là gì?

Cảm biến 3 dây là loại cảm biến có ba dây riêng cho nguồn dương, nguồn âm và tín hiệu ngõ ra. Đây là cấu hình rất phổ biến trong các cảm biến DC công nghiệp như cảm biến tiệm cận và cảm biến quang.

Với nhiều cảm biến DC 3 dây, cấu hình thông dụng gồm:

Dây nguồn dương: cấp điện áp cho cảm biến.
Dây nguồn âm: kết nối về 0V.
Dây tín hiệu: đưa tín hiệu ON/OFF về PLC hoặc thiết bị điều khiển.

Ở nhiều cảm biến công nghiệp, màu dây thường gặp là nâu (Brown) cho +V, xanh dương (Blue) cho 0V và đen (Black) cho ngõ ra. Tuy nhiên, đây là quy ước phổ biến chứ không phải nguyên tắc tuyệt đối. Khi đấu nối thực tế phải ưu tiên sơ đồ của nhà sản xuất.

Đặc điểm của cảm biến 3 dây

Nguồn và tín hiệu được tách riêng.
Phổ biến trong hệ thống điều khiển bằng PLC.
Có nhiều lựa chọn về kiểu ngõ ra như NPN và PNP.
Dễ tích hợp với ngõ vào Digital của PLC.
Phù hợp với nhiều ứng dụng tự động hóa công nghiệp.

Lưu ý quan trọng

3 dây không đồng nghĩa với PNP. Số lượng dây mô tả cấu hình kết nối của cảm biến, còn NPN và PNP mô tả kiểu ngõ ra. Một cảm biến 3 dây có thể là NPN hoặc PNP tùy model.

3. Nguyên lý hoạt động của cảm biến 2 dây và 3 dây

Về chức năng, cả hai loại cảm biến đều thực hiện nhiệm vụ phát hiện một đối tượng hoặc trạng thái của quá trình rồi tạo tín hiệu điện đưa về thiết bị điều khiển.

Điểm khác biệt nằm ở cách cảm biến xử lý đường nguồn và đường tín hiệu.

Đối với cảm biến 2 dây, nguồn và tín hiệu được thực hiện thông qua cùng hai dây. Khi cảm biến thay đổi trạng thái, dòng điện qua mạch cũng thay đổi để thiết bị nhận biết trạng thái của cảm biến.

Đối với cảm biến 3 dây, cảm biến được cấp nguồn qua hai dây riêng biệt và sử dụng dây thứ ba làm ngõ ra. Điều này tạo ra cấu trúc rõ ràng hơn giữa nguồn và tín hiệu, đặc biệt thuận tiện khi kết nối với PLC.

4. Cảm biến 2 dây và 3 dây khác nhau như thế nào?

Tiêu chí	Cảm biến 2 dây	Cảm biến 3 dây
Số dây	2 dây	3 dây
Cấp nguồn	Dùng chung với đường tín hiệu	Nguồn và tín hiệu tách riêng
Ngõ ra	Phụ thuộc thiết kế của cảm biến	Thường có NPN hoặc PNP đối với cảm biến DC
Đấu nối	Ít dây, cấu hình gọn	Nhiều dây hơn nhưng tách riêng nguồn và tín hiệu
Dòng rò OFF	Cần đặc biệt lưu ý	Thường ít trở ngại hơn trong cấu hình thông dụng
Ứng dụng	Ứng dụng cần đấu nối đơn giản	Tự động hóa công nghiệp, kết nối PLC

5. Cách đấu dây cảm biến 2 dây và 3 dây

5.1. Đấu dây cảm biến 2 dây

Với cảm biến 2 dây, hai dây đảm nhiệm cả việc cấp nguồn và tạo đường dẫn tín hiệu. Do cấu tạo của từng loại cảm biến có thể khác nhau, không nên sử dụng một sơ đồ đấu dây chung cho mọi model.

Trước khi kết nối với PLC hoặc tải, cần kiểm tra:

Điện áp nguồn.
Dòng tải tối thiểu và tối đa.
Dòng rò khi OFF.
Điện áp dư khi ON.
Kiểu ngõ vào của thiết bị nhận tín hiệu.

Việc kiểm tra các thông số này đặc biệt quan trọng khi cảm biến được kết nối trực tiếp với Digital Input của PLC.

5.2. Đấu dây cảm biến 3 dây

Với cảm biến DC 3 dây thông dụng, ba dây thường gồm nguồn dương, nguồn âm và ngõ ra tín hiệu.

Màu dây thường gặp	Chức năng
Nâu	+V
Xanh dương	0V
Đen	Ngõ ra tín hiệu

Quy ước trên rất phổ biến nhưng vẫn phải kiểm tra sơ đồ đấu dây của đúng sản phẩm trước khi cấp nguồn.

6. Cảm biến 3 dây NPN và PNP khác nhau như thế nào?

NPN và PNP là hai kiểu ngõ ra thường gặp ở cảm biến DC 3 dây. Đây không phải cách phân loại theo số lượng dây.

Cảm biến PNP

Ngõ ra PNP cấp điện áp dương về phía tải hoặc đầu vào PLC khi cảm biến tác động. Có thể hiểu đơn giản là cảm biến đưa mức dương ra ngõ vào.

Cảm biến NPN

Ngõ ra NPN tạo đường dẫn từ ngõ ra về 0V khi cảm biến tác động. Có thể hiểu đơn giản là cảm biến kéo tín hiệu về phía âm.

Vì vậy, khi lựa chọn cảm biến để kết nối PLC, cần kiểm tra sự tương thích giữa kiểu ngõ ra của cảm biến và cấu hình đầu vào của PLC.

Nếu muốn tìm hiểu sâu hơn, bạn có thể tham khảo bài viết PNP là gì? Cách phân biệt tín hiệu PNP và tín hiệu NPN.

7. Nên chọn cảm biến 2 dây hay 3 dây?

Không có loại cảm biến nào tốt tuyệt đối trong mọi ứng dụng. Việc lựa chọn phụ thuộc vào thiết bị điều khiển, yêu cầu đấu nối và đặc tính của hệ thống.

Nên chọn cảm biến 2 dây khi:

Muốn giảm số lượng dây dẫn.
Ứng dụng có cấu hình đơn giản.
Thiết bị nhận tín hiệu tương thích với cảm biến 2 dây.
Không gian đi dây cần được tối ưu.

Nên chọn cảm biến 3 dây khi:

Cần kết nối trực tiếp với Digital Input của PLC.
Cần lựa chọn giữa NPN và PNP.
Hệ thống tự động hóa cần tín hiệu ON/OFF rõ ràng.
Cần dễ dàng bảo trì và kiểm tra từng đường nguồn, tín hiệu.

Khuyến nghị: Không nên lựa chọn cảm biến chỉ dựa vào số lượng dây. Hãy kiểm tra điện áp nguồn, kiểu ngõ ra, dòng tải, sơ đồ đấu nối và thông số của PLC trước khi mua.

8. Sản phẩm cảm biến liên quan

Batiea hiện có các sản phẩm cảm biến Autonics phù hợp để tham khảo khi lựa chọn thiết bị cho hệ thống tự động hóa.

Cảm biến quang Autonics BJR10M-TDT-F

BJR10M-TDT-F là cảm biến quang loại thu-phát, sử dụng nguồn 10–30VDC ±10%, khoảng cách phát hiện 10m và ngõ ra điều khiển NPN mạch thu hở. Theo thông số sản phẩm, bộ thu sử dụng kết nối 3 dây, trong khi bộ phát của loại thu-phát sử dụng 2 dây.

Đây là một ví dụ thực tế giúp phân biệt rõ rằng số lượng dây và kiểu ngõ ra NPN/PNP là hai khái niệm khác nhau.

Xem chi tiết Cảm biến quang Autonics BJR10M-TDT-F »

Cảm biến quang Autonics BEN10M-TFR

BEN10M-TFR là cảm biến quang thu-phát với khoảng cách phát hiện 10m, hỗ trợ nguồn 24–240VAC hoặc 24–240VDC và sử dụng ngõ ra relay. Đây là lựa chọn khác để tham khảo trong các ứng dụng cảm biến quang công nghiệp.

Xem chi tiết Cảm biến quang Autonics BEN10M-TFR »

Ngoài hai model trên, Batiea còn cung cấp nhiều cảm biến Autonics phục vụ các ứng dụng phát hiện vật thể, vị trí, tốc độ và trạng thái trong hệ thống tự động hóa.

Thiết bị và giải pháp liên quan

Ngoài cảm biến, một hệ thống tự động hóa thường cần kết hợp nhiều thiết bị để xử lý tín hiệu và điều khiển máy móc:

PLC – xử lý tín hiệu từ cảm biến và thực hiện chương trình điều khiển.
Module Digital Input– tiếp nhận tín hiệu ON/OFF từ cảm biến.
Module Analog Input – tiếp nhận tín hiệu Analog từ cảm biến.
HMI – giám sát và điều khiển quá trình.
Relay trung gian – cách ly hoặc chuyển tiếp tín hiệu trong một số mạch điều khiển.

Nếu hệ thống sử dụng PLC Siemens, bạn có thể tham khảo thêm các Module Digital Input S7-1200 để lựa chọn phương án mở rộng I/O phù hợp.

9. Hỏi đáp nhanh

Cảm biến 2 dây hay 3 dây tốt hơn?

Không có loại nào tốt hơn trong mọi trường hợp. Cảm biến 2 dây có ưu điểm về số lượng dây và cấu hình gọn, trong khi cảm biến 3 dây thường thuận tiện hơn khi kết nối với PLC và có nhiều lựa chọn về kiểu ngõ ra.

Cảm biến 3 dây có phải luôn là PNP không?

Không. Cảm biến 3 dây có thể là NPN hoặc PNP. Ba dây mô tả cấu hình kết nối nguồn và tín hiệu, còn NPN/PNP mô tả kiểu ngõ ra.

Cảm biến 2 dây có kết nối với PLC được không?

Có thể, nhưng phải kiểm tra khả năng tương thích giữa cảm biến và ngõ vào PLC, đặc biệt là điện áp, dòng tải, dòng rò và điện áp dư.

Cảm biến NPN và PNP loại nào phù hợp với PLC?

Điều này phụ thuộc vào cấu hình ngõ vào của PLC và cách thiết kế mạch. Không nên chọn NPN hoặc PNP chỉ dựa trên thương hiệu PLC.

Màu dây cảm biến 3 dây có giống nhau ở mọi hãng không?

Không nên mặc định. Nâu, xanh dương và đen là quy ước phổ biến ở nhiều cảm biến DC, nhưng luôn phải kiểm tra wiring diagram của đúng model.

10. Kết luận

Cảm biến 2 dây và 3 dây đều được sử dụng phổ biến trong tự động hóa, nhưng chúng có cách cấp nguồn và truyền tín hiệu khác nhau.

Cảm biến 2 dây có ưu điểm là ít dây, cấu hình gọn và phù hợp với các ứng dụng đơn giản. Trong khi đó, cảm biến 3 dây có đường nguồn và tín hiệu riêng, thường thuận tiện hơn khi kết nối với PLC và hỗ trợ nhiều cấu hình ngõ ra như NPN hoặc PNP.

Điểm quan trọng cần nhớ là 2 dây/3 dây không đồng nghĩa với NPN/PNP. Khi lựa chọn cảm biến, cần kiểm tra đồng thời số dây, điện áp nguồn, kiểu ngõ ra, dòng tải, sơ đồ đấu dây và thông số của thiết bị điều khiển.
