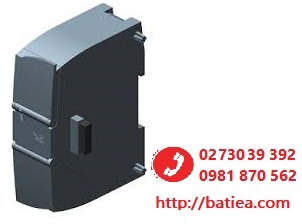

    6ES7241-1CH32-0XB0 - Module S7-1200, Communication CM 1241, RS422/485

    Mã hàng: 6ES7241-1CH32-0XB0
    5.0/5 (1 Reviews)

    SIMATIC S7-1200, Communication module CM 1241, RS422/485, 9-pole D-sub (socket) supports Freeport.

    Trạng thái sản phẩm

    Còn Hàng

    Giá: Liên Hệ

    0865.301.239 0982.600.794

    6ES7241-1CH32-0XB0 - là module giao tiếp CM 1241 thuộc dòng SIMATIC S7-1200, giúp trao đổi dữ liệu nối tiếp nhanh chóng, cho hiệu suất cao thông qua dạng kết nối point-to-point (từ điểm đến điểm).

    Module giao tiếp CM1241 có các giao thức đã triển khai như: ASCII, giao thức ổ đĩa USS, Modbus RTU, 3964(R). Đồng thời, có thể tải được cả các giao thức bổ sung và tham số hóa đơn giản với STEP 7 Basic.

    Bảng tóm tắt dữ liệu kỹ thuật cho Module S7-1200 CM 1241, RS422/485 có mã 6ES7241-1CH32-0XB0:

    Mã sản phẩm:6ES7241-1CH32-0XB0
    Dòng sản phẩm:CM 1241
    Loại ổ cắm:RS422/485
    Trọng lượng:155 gam
    ⭐ Kích thước: 30 x 100 x 75 mm

    Tổng quan về SIMATIC S7-1200, Communication module CM 1241

    Các Module truyền thông CM 1241 được sử dụng để trao đổi dữ liệu nối tiếp hiệu suất cao, nhanh chóng thông qua kiểu kết nối từ điểm đến điểm (point-to-point). Cụ thể như:

    • Hệ thống tự động hóa SIMATIC S7 và hệ thống của nhiều nhà sản xuất khác
    • Máy in
    • Điều khiển robot
    • Modem
    • Máy quét
    • Đầu đọc mã vạch, v.v.

    Thiết kế

    Communication module CM 1241 có thiết kế như sau:

    • Có đèn LED tín hiệu, giúp người dùng nhận biết các trạng thái: gửi, nhận và lỗi.
    • Phương thức giao tiếp: có sẵn cho các thuộc tính truyền vật lý RS232 hoặc RS422/485.

    Lắp đặt

    Các Module truyền thông CM 1241 có các tính năng thiết kế giống như các thiết bị cơ bản khác. Cụ thể:

    • Lắp đặt trên thanh ray DIN: Các module được bắt vào thanh ray bên cạnh CPU ở bên phải và được kết nối điện, cơ học với nhau và với CPU bằng cơ chế trượt tích hợp.
    • Lắp đặt trực tiếp: Gắn ngang hoặc dọc trên thanh ray DIN hoặc lắp trực tiếp vào tủ bằng cách sử dụng các vấu đã được tích hợp sẵn.

    ➤ Các sản phẩm cùng dòng Communication module CM 1241:

    Loại sản phẩmMã sản phẩm
    Communication Module cm 1241, RS422/4856ES7241-1CH32-0XB0
    Communication Module cm 1241, RS2326ES7241-1AH32-0XB0

    ➤ Bảng vẽ thiết kế của Module SIMATIC S7-1200 CM 1241:

    Bảng vẽ thiết kế của Module SIMATIC S7-1200 CM 1241

    Chức năng của 6ES7241-1CH32-0XB0 - SIMATIC S7-1200, Communication module CM 1241

    Các giao thức tiêu chuẩn sau đây có sẵn trên các Module Communication CM 1241:

    ✪ Bảng mã ASCII:

    Để giao tiếp với các hệ thống của bên thứ ba bằng các giao thức truyền đơn giản, ví dụ như các giao thức có ký tự bắt đầu và kết thúc hoặc với các ký tự kiểm tra khối.

    Giao diện có tín hiệu kết nối có thể được gọi và điều khiển thông qua chương trình người dùng.

    ✪ Modbus:

    Để liên lạc theo giao thức Modbus với định dạng RTU:

    • Modbus Master: Mô hình giao tiếp Master-Slave với SIMATIC S7 với vai trò là Master.
    • Modbus Slave: Mô hình giao tiếp Master-Slave với SIMATIC S7 với vai trò là Slave. Khi đó, không thể có dữ liệu tin nhắn từ slave đến slave.

    ✪ Giao thức ổ đĩa USS:

    Hướng dẫn cho kết nối các ổ đĩa giao thức USS được hỗ trợ đặc biệt. Trong trường hợp này, các ổ đĩa trao đổi dữ liệu qua RS485. Sau đó, có thể điều khiển các ổ đĩa này và đọc và ghi các tham số.

    Các trình điều khiển khác để tải xuống cũng có sẵn.

    ✪ Tham số hóa

    Tham số hóa mô-đun truyền thông CM 1241 đặc biệt thân thiện với người dùng và đơn giản với hướng dẫn STEP 7 Basic. Nhờ đó, người dùng có thể chỉ định các đặc điểm của mô-đun thông qua môi trường tham số hóa được tích hợp trong hướng dẫn STEP 7 Basic.

    Ví dụ: trình điều khiển giao thức đã triển khai và các đặc điểm dành riêng cho trình điều khiển được sử dụng.

    Thông số kỹ thuật của 6ES7241-1CH32-0XB0 - Communication module CM 1241

    Sau đây là các thông số kỹ thuật cơ bản của sản phẩm Simatic S7, Communication Module CM 1241.

    ★ Chỉ định loại sản phẩm: CM 1241 communications module

    ★ Hãng sản xuất: Siemens

    ★ Xuất xứ: Trung Quốc (China)

    ★ Trọng lượng: 155 gam

    ★ Mô tả sản phẩm: Module giao tiếp CM 1241 của SIMATIC S7-1200 có kết nối kiểu RS422/485, ổ cắm tiêu chuẩn D-sub, 9 lỗ và có hỗ trợ giao thức Freeport.

    ➤ Bảng vẽ thiết kế Module S7-1200 Communications CM 1241 - 6ES7241-1CH32-0XB0 từ nhà sản xuất Siemens:

    Bảng vẽ thiết kế Module S7-1200 Communications CM 1241 - 6ES7241-1CH32-0XB0 từ nhà sản xuất Siemens

    Bảng dữ liệu kỹ thuật 6ES7241-1CH32-0XB0 - CM 1241 từ Siemens

    Bảng dữ liệu CM 1241 RS422/485 có sẵn dữ liệu cho các ngôn ngữ như: Đức, Anh, Pháp, Ý, Tây Ban Nha, Nhật, Trung và Nga.

    Thông tin chung
    Ký hiệu loại sản phẩmCM 1241 RS 422 / 485
    Cung cấp hiệu điện thế
    Giá trị định mức (DC)24 V
    Phạm vi cho phép, giới hạn dưới (DC)20,4 V
    Phạm vi cho phép, giới hạn trên (DC)28,8 V
    Đầu vào hiện tại
    Từ bus bảng nối đa năng 5 V DC, typ.220mA
    Nguồn điện
    Nguồn điện1,1 W
    Giao diện / Interface
    Interface / busRS 422/485 (X.27)
    Số giao diện1
    Kết nối Point-to-point
    Chiều dài cáp1.000 mét
    Tích hợp trình điều khiển giao thức
    Freeport
    ASCIICó; Có sẵn dưới dạng chức năng thư viện
    Modbus RTU master
    Modbus RTU slave
    USSCó; Có sẵn dưới dạng chức năng thư viện
    Kích thước
    Chiều rộng30mm
    Chiều cao100mm
    Độ dày75mm
    Trọng lượng
    Trọng lượng xấp xỉ155 gam
