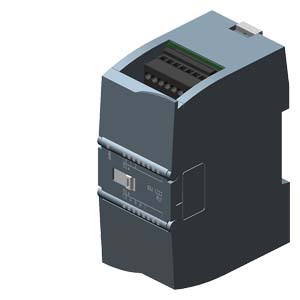

6ES7222-1HH32-0XB0 - Module S7-1200 DIGITAL OUTPUT SM 1222 16 DO, Relay là đầu ra kỹ thuật số bổ sung cho I/O tích hợp của CPU, có thể thích ứng linh hoạt với bộ điều khiển PLC thực hiện tốt các nhiệm vụ liên quan. Đồng thời, sản phẩm có thể mở rộng hệ thống tiếp theo với các đầu ra bổ sung.
➤ Bảng tóm tắt dữ liệu kỹ thuật cho bảng tín hiệu Digital Output SM 1222 16 DO, Relay có mã 6ES7222-1HH32-0XB0:
| ⭐ Mã sản phẩm: | 6ES7222-1HH32-0XB0 |
| ⭐ Số đầu ra: | 16 |
| ⭐ Trọng lượng: | 260 gam |
| ⭐ Kích thước: | 45 x 100 x 75 mm |
Thiết kế của Module S7-1200 Digital Output SM 1222 16 DO Relay
Các mô-đun đầu ra kỹ thuật số cho phép xuất tín hiệu kỹ thuật số từ bộ điều khiển sang quy trình. Điều này cung cấp cho người dùng những lợi thế sau:
- Tối ưu khả năng thích ứng: Với các mô-đun tín hiệu có thể được kết hợp theo ý muốn, người dùng có thể điều chỉnh chính xác bộ điều khiển của mình cho phù hợp với nhiệm vụ liên quan. Điều này tránh các khoản đầu tư không cần thiết. Có sẵn các mô-đun với 8, 16 và 32 kênh đầu vào / đầu ra.
- Tính linh hoạt: Nếu sau đó nhiệm vụ được mở rộng, có thể nâng cấp được bộ điều khiển. Khi đó, việc cập nhật chương trình người dùng cực kỳ đơn giản.
Chức năng:
Các mô-đun tín hiệu đầu ra kỹ thuật số SM 1222 chuyển đổi mức tín hiệu bên trong của Bộ điều khiển SIMATIC S7-1200 thành mức tín hiệu bên ngoài cần thiết cho quy trình.
Các sản phẩm cùng loại Digital outputs:
| Digital outputs | Mã sản phẩm |
| Digital Output SM 1222, 8 DO, 24V DC | 6ES7222-1BF32-0XB0 |
| Digital Output SM 1222, 16 DO, 24V DC | 6ES7222-1BH32-0XB0 |
| Digital Output SM 1222, 8 DO, Relay | 6ES7222-1HF32-0XB0 |
| Digital Output SM 1222, 16 DO, Relay | 6ES7222-1HH32-0XB0 |
Thông số kỹ thuật của 6ES7222-1HH32-0XB0 – Module S7-1200 Digital Output SM 1222 16DO
Sau đây là các thông số kỹ thuật cơ bản của sản phẩm Module S7-1200 Digital Output SB 1222 16 DO với mã hàng là 6ES7222-1HH32-0XB0.
★ Chỉ định loại sản phẩm: SM 1222 digital output modules
★ Hãng sản xuất: Siemens
★ Xuất xứ: Trung Quốc (China)
★ Trọng lượng: 260 gam
★ Mô tả sản phẩm: SIMATIC S7-1200, có đầu ra kỹ thuật số SM 1222, với 16 đầu nối (16 DO), có loại đầu ra là rơle 2 A.
Bảng vẽ thiết kế Module S7-1200 SM 1222 16DO - 6ES7222-1HH32-0XB0 từ nhà sản xuất Siemens:
Bảng dữ liệu kỹ thuật 6ES7222-1HH32-0XB0 từ Siemens
Bảng tín hiệu SM 1222, 16 DO Relay có sẵn dữ liệu cho các ngôn ngữ như: Đức, Anh, Pháp, Ý, Tây Ban Nha, Nhật, Trung và Nga.
| Thông tin chung | |
| Ký hiệu loại sản phẩm | SM 1222, Rơle DQ 16x/2 A |
| Cung cấp hiệu điện thế | |
| Phạm vi cho phép, giới hạn dưới (DC) | 20,4 V |
| Phạm vi cho phép, giới hạn trên (DC) | 28,8 V |
| Đầu vào hiện tại | |
| Từ bus bảng nối đa năng 5 V DC, typ. | 135mA |
| Nguồn điện | |
| Nguồn điện | 8,5 W |
| Đầu ra kỹ thuật số | |
| Số lượng kênh | 16 |
| Số lượng đầu ra rơle | 16 |
| Điện áp nguồn định mức của cuộn dây rơle L+ (DC) | 24 V |
| Số chu kỳ hoạt động, tối đa. | Cơ học 10 triệu, ở điện áp tải định mức 100.000 |
| Điện áp đầu ra | |
| Giá trị định mức (DC) | 5 V DC đến 30 V DC |
| Giá trị định mức (AC) | 5 V xoay chiều đến 250 V xoay chiều |
| Cơ học / vật liệu | |
| Vật liệu bao phủ (mặt trước) ✦ Nhựa | Đúng |
| Kích thước | |
| Chiều rộng | 45mm |
| Chiều cao | 100mm |
| Độ dày | 75mm |
| Trọng lượng | |
| Trọng lượng xấp xỉ | 260g |
| Update lần cuối | 26/02/2021 |
Như bạn đã biết 6ES7222-1HH32-0XB0 của Module S7-1200 Digital output thuộc dòng SM 1222 có đầu ra kỹ thuật số I/O (Digital I/O). Do đó, hãy cùng Batiea tìm hiểu về Digital I/O và Analog I/O nhé!
Khái niệm về Digital I/O và Analog I/O
Công nghệ tự động hóa hiện nay điều có sự liên quan đến cả Digital I/O và Analog I/O. Chúng thường được dùng cho vi điều khiển và máy học như: Bộ điều khiển logic khả trình (PLC) và Hệ thống điều khiển phân tán (DCS). PLC nhận và xử lý dữ liệu đầu vào và tạo đầu ra của nó tùy thuộc vào dòng chương trình.
Cả I/O kỹ thuật số (Digital I/O) và tương tự (Analog I/O) đều là nền tảng cho ứng dụng và mạch xử lý tín hiệu. Cả hai đều có những đặc điểm, ưu điểm và nhược điểm riêng. Cả I/O tương tự và I/O kỹ thuật số chủ yếu được sử dụng trong lĩnh vực công nghiệp sản xuất, chế tạo và công nghiệp năng lượng. Đặc biệt, là được ứng dụng rất nhiều trong công nghệ robot. Bộ điều khiển PLC S7-1200 là ví dụ nổi bật cho việc sử dụng các I/O này.
I/O là gì? Đầu vào và đầu ra
Chúng ta không thể bắt đầu tìm hiểu về I/O kỹ thuật số và I/O tương tự nếu chúng ta chưa biết I/O là gì. Có thể một số bạn đã biết rằng I/O là viết tắt của Input/Output. Đầu vào sẽ xác định cách máy móc hoạt động theo dòng chương trình bên trong bộ điều khiển của nó. Chương trình sẽ xác định đầu ra nào sẽ được thực hiện bởi máy.
Đầu vào là năng lượng hoặc thông tin đi vào hệ thống trong khi đầu ra là năng lượng hoặc thông tin rời khỏi hệ thống. Những thứ đầu vào và đầu ra này là phương pháp chúng ta có thể sử dụng để tương tác với máy và ngược lại. Đầu vào thường liên quan đến công tắc, chiết áp, cảm biến, máy ảnh, .v..v.. Đầu ra thường liên quan đến động cơ điện, thiết bị chiếu sáng, báo động, .v..v..
Các ký hiệu thường gặp trong Module S7-1200 Digital Output SM 1222
Ý nghĩa của các ký hiệu phổ biến trong Module S7-1200 Digital Output SM 1222 - 6ES7222-1HH32-0XB0 như sau:
- I/O: Input / Output
- DI: Digital Input
- DO: Digital Output
- AI: Analog Input
- AO: Analog Output
Ngoài ra, còn một số từ có ý nghĩa khác trong hướng dẫn sử dụng của Module như:
- Sourcing input: thiết bị nhận tín hiệu cung cấp nguồn cho tín hiệu đầu vào. Thiết bị phải được kết nối với sinking output, chẳng hạn như bộ phát 2 dây, sử dụng nguồn điện từ thiết bị nhận.
- Sinking Output: tín hiệu đầu ra của thiết bị không cung cấp nguồn. Nó phải được kết nối với sinking input bằng vòng cấp nguồn hoặc sourcing input.
- Sinking Input: tín hiệu đầu ra của thiết bị cấp nguồn cho mạch đầu ra. Nó phải được kết nối với một thiết bị nhận không cung cấp điện và hoạt động như một tải điện trở, chẳng hạn như máy phát 2 dây.
- Sourcing Output: thiết bị nhận tín hiệu đầu vào không cấp nguồn. Nó phải được kết nối với sinking output bằng vòng cấp nguồn hoặc sourcing input hoặc sinking output.
