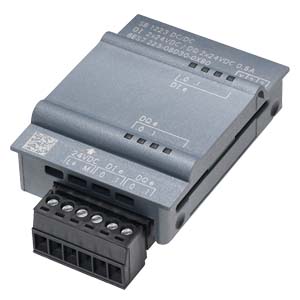

6ES7222-1BD30-0XB0 – Module S7-1200 DIGITAL OUTPUT SB 1222 4DQ là đầu ra kỹ thuật số như một phần bổ sung cho I / O tích hợp của CPU SIMATIC S7-1200 và có thể cắm trực tiếp vào CPU.
➤ Bảng tóm tắt dữ liệu kỹ thuật cho bảng tín hiệu DIGITAL OUTPUT SB 1222 4DQ có mã 6ES7222-1BD30-0XB0:
| ⭐ Mã sản phẩm: | 6ES7222-1BD30-0XB0 |
| ⭐ Trọng lượng: | 35g |
| ⭐ Kích thước: | 38 x 62 x 21mm |
| ⭐ Chứng từ: | CO, CQ, hóa đơn VAT |
Thiết kế của Module S7-1200 DIGITAL OUTPUT SB 1222 4DQ
Bảng tín hiệu đầu ra kỹ thuật số SB 1222 cho phép các tín hiệu kỹ thuật số của bộ điều khiển được xuất ra quy trình. Đồng thời, bảng tín hiệu được cắm thẳng vào giá đỡ ở mặt trước của CPU S7-1200.
Lắp đặt:
- Bảng tín hiệu được cắm trực tiếp vào CPU của SIMATIC S7-1200 và được liên kết bằng điện và cơ học với CPU theo cách này.
- Kích thước cài đặt của CPU không thay đổi.
- Trên tất cả các Bảng tín hiệu, việc thay thế được thực hiện dễ dàng bằng các đầu cuối có thể tháo rời ("đi dây cố định").
Chức năng:
Bảng tín hiệu đầu vào/đầu ra kỹ thuật số SB 1222 chuyển đổi mức tín hiệu bên trong của bộ điều khiển S7-1200 thành mức tín hiệu bên ngoài cần thiết cho quy trình.
Các sản phẩm cùng loại Digital outputs:
| Digital outputs | Mã sản phẩm |
| Signal Board SB 1222, 4 DQ 24VDC 200KHz | 6ES7222-1BD30-0XB0 |
| Signal Board SB 1222, 4 DQ 5VDC 200KHz | 6ES7222-1AD30-0XB0 |
| SIPLUS S7-1200 SB 1222 4DQ 24VDC | 61AG1222-1BD30-5XBO |
| SIPLUS S7-1200 SB 1222 4DQ 5VDC | 61AG1222-1AD30-5XBO |
Thông số kỹ thuật của 6ES7222-1BD30-0XB0 – Module S7-1200 DIGITAL OUTPUT SB 1222 4DQ
Sau đây là các thông số kỹ thuật cơ bản của sản phẩm Module S7-1200 DIGITAL OUTPUT SB 1222 4DQ với mã hàng là 6ES7222-1BD30-0XB0.
★ Chỉ định loại sản phẩm: SB 1222 digital output modules
★ Hãng sản xuất: Siemens
★ Xuất xứ: Trung Quốc (China)
★ Trọng lượng: 35 gam
★ Mô tả sản phẩm: SIMATIC S7-1200, có đầu ra kỹ thuật số SB 1222 4DQ, 24 V DC 200 kHz.
Bảng vẽ thiết kế Module S7-1200 SB 1222 4DQ - 6ES7222-1BD30-0XB0 từ nhà sản xuất Siemens
Bảng dữ liệu kỹ thuật chi tiết về 6ES7222-1BD30-0XB0 DIGITAL OUTPUT SB 1222 4DQ
Dữ liệu kỹ thuật cho sản phẩm 6ES7222-1BD30-0XB0 thuộc dòng SIMATIC S7-1200, có đầu ra kỹ thuật số SB 1222, 4DQ, 5V DC 200kHz.
| Thông tin chung | |
| Ký hiệu loại sản phẩm | SB 1222, DQ 4x24 V DC 200 kHz |
| Đầu vào hiện tại | |
| Từ bus bảng nối đa năng 5 V DC, typ. | 35mA |
| Nguồn điện | |
| Nguồn điện | 0,5 W |
| Đầu ra kỹ thuật số | |
| Số lượng kênh | 4 |
| Cơ học / vật liệu | |
| Vật liệu bao phủ (mặt trước) ✦ Nhựa | Đúng |
| Kích thước | |
| Chiều rộng | 38mm |
| Chiều cao | 62mm |
| Độ dày | 21mm |
| Trọng lượng | |
| Trọng lượng xấp xỉ | 35g |
| Update lần cuối | 26/02/2021 |
Tài liệu kỹ thuật có sẵn cho các ngôn ngữ sau: tiếng Đức, Pháp, Ý, Tây Ban Nha, Trung Quốc, Nga, Nhật.
Như bạn đã biết 6ES7222-1BD30-0XB0 của Module S7-1200 Digital output thuộc dòng SB 1222 có đầu ra kỹ thuật số I/O (Digital I/O). Do đó, hãy cùng Batiea tìm hiểu về Digital I/O và Analog I/O nhé!
Khái niệm về Digital I/O và Analog I/O
Công nghệ tự động hóa hiện nay điều có sự liên quan đến cả Digital I/O và Analog I/O. Chúng thường được dùng cho vi điều khiển và máy học như: Bộ điều khiển logic khả trình (PLC) và Hệ thống điều khiển phân tán (DCS). PLC nhận và xử lý dữ liệu đầu vào và tạo đầu ra của nó tùy thuộc vào dòng chương trình.
Cả I/O kỹ thuật số (Digital I/O) và tương tự (Analog I/O) đều là nền tảng cho ứng dụng và mạch xử lý tín hiệu. Cả hai đều có những đặc điểm, ưu điểm và nhược điểm riêng. Cả I/O tương tự và I/O kỹ thuật số chủ yếu được sử dụng trong lĩnh vực công nghiệp sản xuất, chế tạo và công nghiệp năng lượng. Đặc biệt, là được ứng dụng rất nhiều trong công nghệ robot. Bộ điều khiển PLC S7-1200 là ví dụ nổi bật cho việc sử dụng các I/O này.
I/O là gì? Đầu vào và đầu ra
Chúng ta không thể bắt đầu tìm hiểu về I/O kỹ thuật số và I/O tương tự nếu chúng ta chưa biết I/O là gì. Có thể một số bạn đã biết rằng I/O là viết tắt của Input/Output. Đầu vào sẽ xác định cách máy móc hoạt động theo dòng chương trình bên trong bộ điều khiển của nó. Chương trình sẽ xác định đầu ra nào sẽ được thực hiện bởi máy.
Đầu vào là năng lượng hoặc thông tin đi vào hệ thống trong khi đầu ra là năng lượng hoặc thông tin rời khỏi hệ thống. Những thứ đầu vào và đầu ra này là phương pháp chúng ta có thể sử dụng để tương tác với máy và ngược lại. Đầu vào thường liên quan đến công tắc, chiết áp, cảm biến, máy ảnh, .v..v.. Đầu ra thường liên quan đến động cơ điện, thiết bị chiếu sáng, báo động, .v..v..
