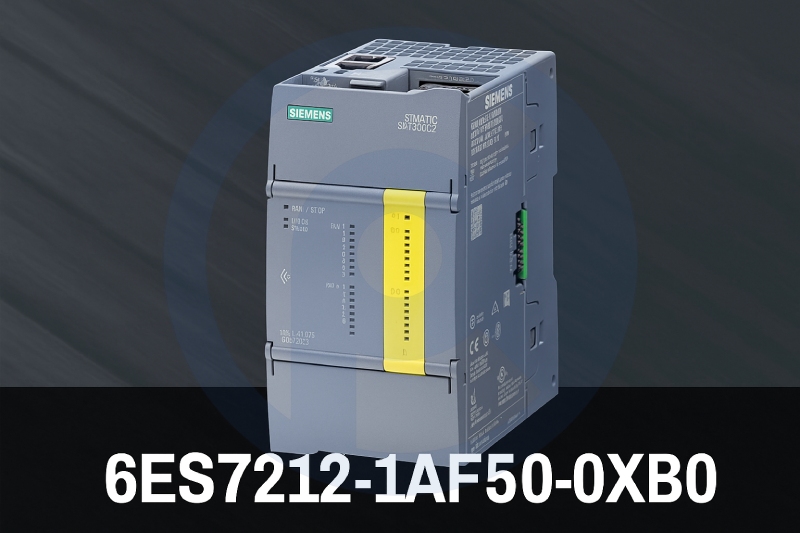

Siemens S7-1200 G2 1212FC DC/DC/DC (6ES7212-1AF50-0XB0) là lựa chọn hàng đầu cho các dự án yêu cầu hiệu suất xử lý cao, độ chính xác và khả năng mở rộng cấp tốc.

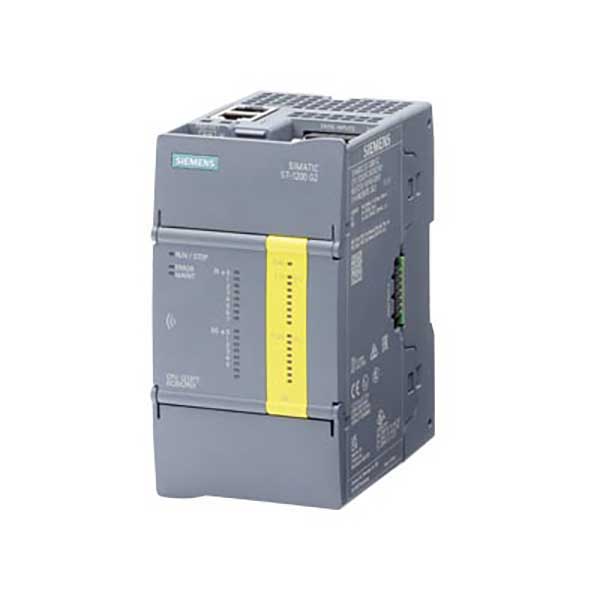

CPU S7‑1200 G2 1212FC DC/DC/DC (mã sản phẩm: 6ES7212-1AF50-0XB0) hội tụ đầy đủ yếu tố lý tưởng: xử lý nhanh, tối ưu logic và dễ bảo trì. Đây là dòng phù hợp cho các hệ thống tự động hóa quy mô vừa, nơi cần xử lý tín hiệu đầu vào/ra nhanh (bao gồm I/O số, analog, PWM) – nhưng vẫn giữ thiết kế nhỏ gọn và tiết kiệm diện tích tủ điện.
1. Thông số kỹ thuật & đặc điểm nổi bật
Thông số kỹ thuật | Giá trị |
---|---|
Mã sản phẩm | 6ES7212-1AF50-0XB0 |
Loại CPU | S7‑1200 G2 1212FC DC/DC/DC |
Nguồn cấp | 24 V DC (20.4–28.8 V DC) |
Ngõ vào số (Digital Input) | 8 DI (PNP/NPN, 24V DC) |
Ngõ ra số (Digital Output) | 6 DO transistor (24V DC) |
Ngõ vào analog (Analog Input) | 2 AI, 0–10 V hoặc 0–20 mA |
Ngõ ra xung PWM | 2 PWM or 2 counters up to 100 kHz |
Bộ nhớ chương trình (Work memory) | 100 KB |
Vùng nhớ dữ liệu | 50 KB |
Cổng giao tiếp | Profinet Ethernet 10/100 Mbps |
Khả năng mở rộng | Hỗ trợ tối đa 3 mô-đun tín hiệu + 1 truyền thông |
Nhiệt độ hoạt động | -20 °C đến +60 °C |
Chuẩn bảo vệ | IP20 |
Kích thước (WxHxD) | 110 x 100 x 75 mm |
❗ Nguồn tham khảo: 6ES7212-1AF50-0XB0
2. Ứng dụng thực tế
Máy móc công nghiệp: máy đóng gói, chiết rót, máy chà nhám, robot đơn giản.
Ngành HVAC và tòa nhà: điều khiển quạt, van, cảm biến nhiệt độ, ánh sáng tự động.
Hệ thống trạm bơm – xử lý nước: điều khiển các bơm, giám sát lưu lượng, mức nước.
Dây chuyền sản xuất số lượng nhỏ – linh hoạt: điều khiển motor, băng tải, cảm biến – PWM.
Chiến lược đào tạo và demo công nghiệp: sản phẩm lý tưởng cho phòng lab đào tạo kỹ thuật.
3. Ưu điểm vượt trội và so sánh với dòng khác

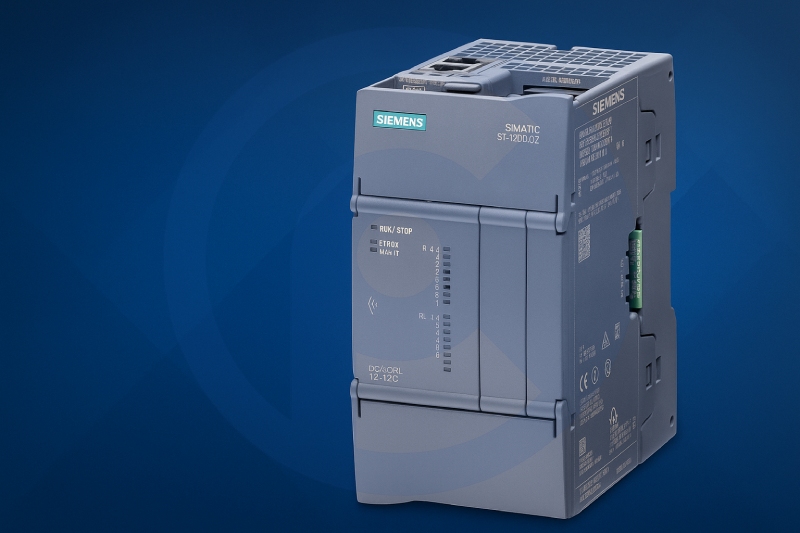

So với dòng G1 (6ES7212‑1AG50‑0XB0 – DC/DC/RL):
Hỗ trợ đầu ra transistor, analog và PWM
Tốc độ xử lý nhanh hơn (~20–30%)
Thích hợp điều khiển xung/quét nhanh hơn
So với đối thủ (Mitsubishi FX5, LS XGP,...):
Giao tiếp Profinet tích hợp, dễ kết nối SCADA/HMI thông qua TIA Portal
Lập trình bằng các khối hàm Siemens đã tối ưu cho C/PID, analog, PWM
Hỗ trợ nhiều module mở rộng I/O, truyền thông
✅ Điểm nổi bật Siemens:
Tích hợp mạng công nghiệp Profinet gốc
Lập trình, giám sát và HMI trong một nền tảng TIA Portal
Hỗ trợ kỹ thuật mạnh và tài liệu toàn cầu
4. Hướng dẫn lắp đặt và vận hành cơ bản
Nối nguồn: cấp 24VDC ±10 % vào chân L+/M
Kết nối ngõ vào số và analog: sử dụng giải pháp PNP/NPN chuẩn
Ngõ ra transistor: phù hợp để kích thiết bị tải DC
Cài đặt IP Profinet: đặt static IP hoặc DHCP phù hợp mạng
Lập trình bằng TIA Portal: chọn đúng mã CPU, xây I/O tags, cài đặt chương trình, cấu hình mạng
Tài liệu & Backup: lưu file *.mla hoặc *.ap14 để phục hồi nhanh
Lưu ý kỹ thuật:
Tuân thủ nguồn cấp đúng cách
Có thể cần cách ly nguồn, sử dụng terminator khi dùng Profinet
Thường bảo trì và kiểm tra xung PWM nếu hoạt động trong môi trường nhiều nhiễu
5. Kinh nghiệm chọn thiết bị phù hợp
Nếu cần điều khiển analog hoặc PWM → chọn 1212FC DC/DC/DC
Đối với tải AC cần relay → chọn phiên bản RL
Cần mạng chuyển đổi → chọn các module CM cho RS485, CAN, Wi-Fi
Với ứng dụng có yêu cầu Giao thức Modbus RTU hay RS485 → bổ sung module tương ứng
Mã sản phẩm 6ES7212-1AF50-0XB0
rất phù hợp cho kỹ sư, hệ thống nhà máy vừa nhỏ, hoặc dự án tự động hóa thuê ngoài.
6. Thông tin mua hàng & hỗ trợ
Sản phẩm S7-1200 G2 1212FC DC/DC/DC – mã 6ES7212-1AF50-0XB0 hiện có tại Batiea.com
Cam kết:
Sản phẩm chính hãng Siemens – CO/CQ đầy đủ
Hỗ trợ tư vấn kỹ thuật tận nơi
Giao hàng toàn quốc, chính sách bảo hành minh bạch
Tặng tài liệu cấu hình ban đầu và hướng dẫn lập trình cơ bản
Xem sản phẩm chi tiết và nhận báo giá tại đây.
https://batiea.com/san-pham/6es7212-1af50-0xb0-bo-lap-trinh-s71200-g2-1212fc-dcdcdc
7. Kết luận
CPU Siemens S7-1200 G2 1212FC DC/DC/DC (6ES7212-1AF50-0XB0) là dòng thiết bị đáng tin cây cho các ứng dụng tự động hóa linh hoạt. Với tính năng xử lý nhanh, đa dạng ngõ vào – ra (digital, analog, PWM) và khả năng mở rộng dễ dàng, đây chắc chắn là lựa chọn số một cho các hệ thống thông minh.
Truy cập batiea.com ngay bây giờ để được tư vấn chuyên sâu & nhận báo giá tốt nhất.
